ADGiLE™

Solução automatizada de monitoramento óptico de gás contínuo

Solução expandida de imagens ópticas de gás com monitoramento contínuo

O sistema automatizado de monitoramento de emissões
ADGiLE™combina imagens ópticas de gás, análises inteligentes, conectividade em nuvem e alertas automatizados para ajudar os operadores a monitorar continuamente vazamentos e melhorar a consciência situacional em instalações industriais. Configurável com câmeras OGI refrigeradas e não refrigeradas, o ADGiLE suporta aplicações que vão desde detecção de metano até monitoramento de hidrocarbonetos e VOC.

MONITORAMENTO CONTÍNUO DE EMISSÕES

Detecção autônoma de gás com monitoramento remoto

O ADGiLE usa imagens ópticas de gás vinculadas a um sistema inteligente de monitoramento autônomo para monitorar continuamente áreas amplas, ajudando as equipes a detectar, visualizar e avaliar eventos de emissões em tanques, equipamentos de processamento e outros ativos críticos.

Visão geral do produto

ADGiLE está sempre observando,
Então, você não precisa

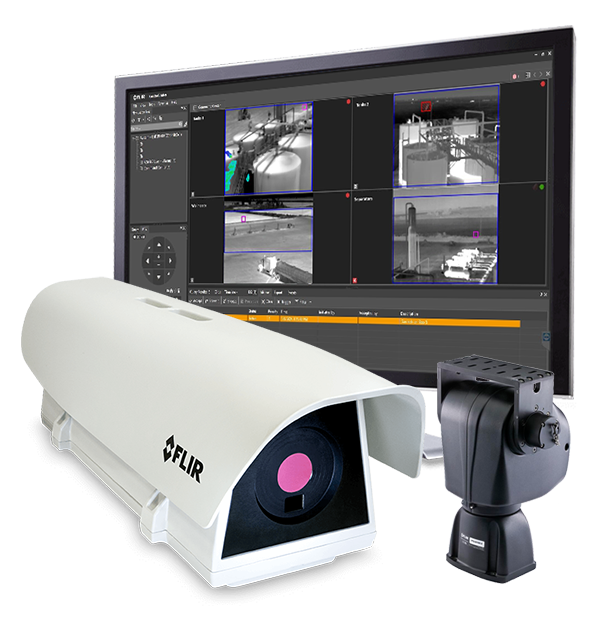

O ADGiLE reúne hardware de imagem, análise, processamento, conectividade e software de aplicativo em um fluxo de trabalho de monitoramento automatizado.
Consciência contínua
Monitore dia e noite para melhorar a visibilidade de eventos de emissões intermitentes.
Confirmação visual
Veja eventos e diferencie vazamentos das condições normais de operação.
Resposta remota
Use alertas, gravações e painéis para dar suporte a ações mais rápidas.
Implantação flexível
Escolha OGI refrigerada ou não refrigerada, fixa ou panorâmica/inclinação e opções de gabinete disponíveis.

Veja o ADGiLE em ação

COMO FUNCIONA O ADGILE

Monitoramento contínuo.
Detecção Autônoma.

Câmeras visuais e OGI capturam a cena enquanto o processamento de dados integrado aplica análise. Informações sobre eventos, contexto meteorológico, gravações e alertas estão disponíveis por meio de um fluxo de trabalho conectado à nuvem para análise remota.

  • Imagens ópticas de gás e confirmação visual
  • Processamento de dados integrado e gravação local
  • Acesso e fluxos de trabalho conectados à nuvem
  • Alertas e notificações remotas

saiba mais sobre o Adgile

Uma plataforma. Várias configurações.

Construído em torno da sua instalação

Configure o ADGiLE em torno do gás de interesse, layout do local, área de monitoramento e requisitos de instalação.
Tecnologia de câmera
• Plataforma GF77a
• Plataforma G620a
Tipo de instalação
• Fixo
• Panorâmica/Inclinação
Opções de gabinete
• Classificação ATEX/área perigosa
• Classificação não perigosa
Opções de cobertura
• Várias seleções de campo de visão
• Monitoramento de um ou vários ativos
Modelos de implantação
• Processamento de dados integrado
• Conectado à nuvem
• Notificações remotas

SOLUÇÃO COMPLETA

Mais do que uma câmera

O ADGiLE combina a câmera OGI e o gabinete selecionados com processamento de borda, rede, software, licenciamento e serviços disponíveis.

  • Câmera OGI com gabinete fixo ou de panorâmica/inclinação
  • Gabinete e rede de servidores de dados
  • Software ADGiLE e conectividade em nuvem
  • Serviços disponíveis de comissionamento e garantia

Saiba mais sobre o Adgile

Aplicações

Visibilidade Contínua em Operações Industriais

Aplique o ADGiLE, onde a confirmação visual remota pode ajudar as equipes a entender os eventos de emissões e priorizar a resposta.

Produção upstream
Monitore cabeças de poço, separadores, tanques e ativos de produção relacionados.
Operações midstream
Ofereça suporte ao monitoramento em estações de compressores, sistemas de coleta e instalações de processamento de gás.
Terminais e parques de tanques
Mantenha a visibilidade em toda a infraestrutura de armazenamento e grandes áreas externas.
Refino e petroquímico
Monitore áreas de processo complexas e equipamentos críticos por meio de uma interface remota.

Build the Right Continuous Monitoring Solution

Whether the goal is methane monitoring, hydrocarbon and VOC detection, or broader facility visibility, Teledyne FLIR experts can help configure ADGiLE for the application.

Solicite informações

Optar

Ao enviar, você concorda com a política de privacidade e a política de cookies da FLIR.

Contato – Imagens ópticas de gás

Especificações

Destacado
Resolução de IV 320 × 240 pixels
Sensibilidade Térmica/NETD <25 mK a 30 °C (86 °F)
Faixa Espectral Microbolômetro não refrigerado: 7,0 μm a 8,5 μm
Geração de imagem e óptica
Campo de visão (FOV) 25° × 19°
Campo de Visão (FOV) – Comprimento Focal 18 mm (0,71 pol.)
Distância Focal Mínima Sem MSX: 0,3 m (0,98 pés)
Com MSX: 0,65 m (2,1 pés)
Faixa Espectral Microbolômetro não refrigerado: 7,0 μm a 8,5 μm
Foco • Contraste de disparo único
• Motorizado
• Manual
Frequência da Imagem 30 Hz
Identificação da Lente Automática
Número f 1,04
Pitch do Detector 25 µm
Resolução de IV 320 × 240 pixels
Resolução espacial (IFOV) 1,4 mrad/pixel
Sensibilidade do gás [NECL] CH4: <100 ppm × m
(ΔT = 10°C, Distância = 1 m)
Sensibilidade Térmica/NETD <25 mK a 30 °C (86 °F)
Medição e análise
Correção de Emissividade Variável de 0,01 a 1,0
Correção de temperatura aparente refletida Baseada na entrada de temperatura refletida
Correção de transmissão atmosférica Baseada em entradas para distância, temperatura atmosférica e umidade relativa
Correção de Óptica e Janelas Externas Baseada na entrada da transmissão e temperatura óptica/de janela
Correções de Medição Parâmetros globais de objetos
Faixa de Temperatura de Objetos Faixa 1: -20 °C a 80 °C (-4 °F a 176 °F)
Faixa 2: 0 °C a 250 °C (212 °F a 482 °F)
Faixa 3: 100 °C a 500 °C (212 °F a 932 °F)
Precisão Faixa 1: -20 °C a 80 °C (-4 °F a 176 °F) ±3 °C (±5 °F)
Faixa 2: 0°C a 250°C (212°F a 482°F) / 0°C a 100°C (32°F a 212°F):±3°C / 100° a 250°C (212° a 482°F):±3%
Faixa 3: 100 °C a 500 °C (212 °F a 932 °F):±3%
Geral
Incluso FLIR GF77f 25° + FLIR ADGiLE Analytics: Câmera térmica no invólucro
de proteção prensa-cabos extras para cabos
auxiliares Gabinete de controle (incl. Edge PC)
Suporte
adaptador Kit
de parafusos Cabo
de alimentação/com Cabo Ethernet, caixa de papelão RJ45
Caixa ambiental fixa
Inserir caixa de papelão Caixa
ambiental Documentação impressa incluindo o nome de usuário e senha para fazer login na interface web da câmera
FLIR GF77pt 25° + FLIR ADGiLE Analytics: Câmera térmica no invólucro protetor prensa-cabos
extras para cabos
auxiliares Gabinete de controle (incl. Edge PC)
Suporte
adaptador Kit
de parafusos Unidade
de panorâmica/inclinação FLIR PTU-D100E Cabo Ethernet Cabo
de alimentação/com, caixa de papelão RJ45
Caixa ambiental fixa
Inserção da caixa de papelão Caixa
ambiental Documentação impressa incluindo o nome de usuário e a senha para login na interface web da câmera
Material da estrutura Alumínio
Peso FLIR GF77f 25° + FLIR ADGiLE Analytics: 5,90 kg (13,0 lb)
FLIR GF77pt 25° + FLIR ADGiLE Analytics: 15 kg (33 lb)
Especificações de panorâmica/inclinação: https://www.flir.com/products/ptu-d100e
Tamanho [C × L× A] Câmera: 510 mm × 177 mm × 229 mm (20,1 pol. × 6,97 pol. × 9,02 pol.)
Unidade de controle (externa): 700 mm × 530 mm × 265 mm (27,5 pol. × 20,8 pol. × 10,4 pol.)
Placa de montagem: 535 mm × 430 mm (21,06 pol. × 16,9 pol.)
Potência
Consumo de Energia 21 W
Operação com Alimentação Externa Compatível com IEEE 802.3af, IEEE 802.3at/PoE Plus
Tensão externa PoE Classe 4 (25 W)
Dados ambientais e certificações
Correção de transmissão de lente Automática e baseada em sinais de sensores internos
Corrosão Resistência a névoa salgada: ISO9227, até 1.000 horas
EMC Requisitos de emissão EN 55032:2015
Requisitos de imunidade EN 55035:2017
FCC — Título 47 CFR Parte 15:2019
ICES-001 Edição 4:2014
Encapsulamento IP67
Faixa de Temperatura de Armazenamento IEC 68-2-1 e IEC 68-2-2, -40 °C a 70 °C (-104 °F a 158 °F) por 16 horas
Faixa de Temperatura Operacional -30 °C a 50 °C (-22 °F a 122 °F)
Umidade (em operação e em armazenamento) Umidade relativa: de 5% a 95%
